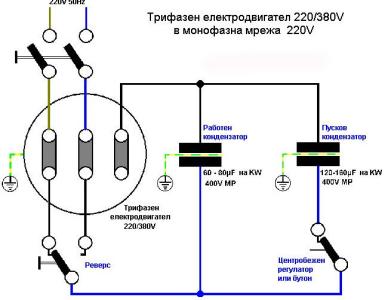

Схема на свързване на трифазен електродвигател на мрежа 220 V
Понякога в домашни условия е необходимо да захраним трифазен електродвигател в монофазна мрежа.
Това може да стане с фазоизместващ кондензатор-двете фази се свързват към захранващото напрежение,а третата-през фазоизместващия кондензатор.
Капацитетът на кондензатора е 60-80 микрофарада на киловат,а максималното напрежение-не по малко от 400V
Пусков кондензатор-пусковия ток на електродвигателя е до 160% от номиналния.
Работния кондензатор не може да осигури този ток,затова по време на развъртането на електродвигателя се включва
пусков кондензатор паралелно с работния кондензатор.
Капацитетът на пусковия кондензатор е от 120 до 160 микрофарада на киловат.
Пример:
За трифазен електродвигател 220/380 волта 2,2 кВт
Въртящ момент = 0.1 - 0.5 от номиналния
Работен кондензатор 140-160 uF
Пусков кондензатор 280-320 uF
Това може да стане с фазоизместващ кондензатор-двете фази се свързват към захранващото напрежение,а третата-през фазоизместващия кондензатор.
Капацитетът на кондензатора е 60-80 микрофарада на киловат,а максималното напрежение-не по малко от 400V
Пусков кондензатор-пусковия ток на електродвигателя е до 160% от номиналния.
Работния кондензатор не може да осигури този ток,затова по време на развъртането на електродвигателя се включва
пусков кондензатор паралелно с работния кондензатор.
Капацитетът на пусковия кондензатор е от 120 до 160 микрофарада на киловат.
Пример:
За трифазен електродвигател 220/380 волта 2,2 кВт
Въртящ момент = 0.1 - 0.5 от номиналния
Работен кондензатор 140-160 uF
Пусков кондензатор 280-320 uF
